多級管式彎弧滑觸線
產品簡介：
弧形滑線 彎弧滑觸線 弧形彎道滑觸線 多級管式彎弧滑觸線 弧形滑觸線（一）供電**滑觸線系列產品是本廠參考國外有關資料和先進產品，并針對國內起重設施裸露滑線易發生事故的情況下研制生產的。該系列產品有三個類型：即復合型、方管型和拼合型**滑觸線為本廠產品。
（二）本所研制的供電**滑觸線系列產品齊全，用途廣泛，可用于廠礦、庫房、車站、港口碼頭等場所的起重機械如：電動葫蘆、梁式和橋式起重機；電梯、自動化生產線和其它移動操作的導電設備。
（三）用戶可根據起重機械型號正確選擇適當規格的供電**滑觸線，以達到既可滿足起重機械的用電，又可節電、節能、降低能耗等技術經濟指標。
（四）正確選用供電**滑觸線是獲得佳技術經濟效果的關鍵，據可靠性研究，采用本滑觸線可以使系統的可靠提高兩個數量級。用戶在選用供電滑觸線時應詳細參閱本說明書，了解產品性能、特點等，從而獲得佳使用效果。
多級管式彎弧滑觸線
產品特性：
1、**：供電**滑觸線外殼系由高絕緣性能的工程塑料制成。外殼防護等級可根據需要達到IP13.IP55級，能防護雨、雪、霜和冰凍襲擊以及異物觸及。產品經受多種環境條件經驗。絕緣性能良好，對檢修人員觸及輸電導管外部無任何傷害。2、可靠：輸電導軌導電性能極好，散熱較快，許用電流密度高，阻抗值低，線路損失小。電刷由具有高導電性能，高耐磨性能的金屬銅、碳合金材料制成。導電器移動靈活，定向性能好，有效控制了接觸電弧和串弧現象。
3、經濟：供電**滑觸線裝置結構簡單，許用電流密度高，電阻率低、電壓損耗低，可節電10%左右，實現以塑代鋼，以塑代銅，設計新穎，無需其它絕緣結構，無需補償線，安裝于起重機控制室同側。節省安裝材料和經費。
4、方便：供電**滑觸線裝置將多極母線集合于一根導管之中，組裝簡便。其固定支架，連接夾、懸吊裝置，均以通用件供應。裝拆、調整、維修亦十分方便。
產品用途：
供電**滑觸線裝置可用于電動葫蘆、電動梁式和橋式起重機：堆垛機、機電產品的自動檢測線，自動化生產線；移動式電動工具和其它的移動導電設備，以及廠礦、車間、辦公場所內固定敷設母線槽。
產品參數：
**滑觸線規格和基本參數表
|
型號 |
導軌 |
導管35°C時大連續載流量（A） |
級數 |
可分別使用級數 |
配用導電器 |
適用起重 |
|
|
型號 |
配用數量 |
||||||
|
HXTS-4410/50 |
10 |
50 |
4 |
3.4.5.6.7.16 |
JD-4-10/25 |
2 |
1-3' |
|
HXTS-4-16/80 |
16 |
80 |
4 |
3.4.5.6.7 |
JD-4-16/40 |
2 |
3-5' |
|
HXTS-4-25/120 |
25 |
120 |
4 |
3.4.5.6.7 |
JD-4-25/60 |
2 |
5-10' |
|
HXTS-4-35/140 |
35 |
140 |
4 |
3.4.5.6.7 |
JD-4-35/70 |
2 |
5-10' |
|
HXTS-4-50/170 |
50 |
170 |
4 |
3.4.5.6.7 |
JD-4-50/80 |
2 |
10-30' |
|
HXTS-4-70/210 |
70 |
210 |
4 |
3.4.5.6.7 |
JD-4-70/120 |
2 |
30-50' |
|
HXTS-4-80/230 |
80 |
230 |
4 |
3.4.5.6.7 |
JD-4-80/120 |
2 |
30-50' |
|
HXTS-3-95/300 |
95 |
300 |
3 |
3 |
JD-6-50/90 |
2 |
50-100' |
|
HXTS-3-140/400 |
140 |
400 |
3 |
3 |
JD-6-70/120 |
2 |
100' |
|
HXTS-3-150/420 |
150 |
420 |
3 |
3 |
JD-6-70/120 |
2 |
100' |
|
HXTS-16-10/50 |
10 |
50 |
16 |
8.10.12.14.16 |
JD-16-10/25 |
按需 |
|
HXTS(L)**滑觸線導軌物理參數
|
序號 |
導軌截面積 S |
35°C允許連續截流量（A） |
35°C百米電阻Ω |
50HZ、380V標準軌距允許載電流百米阻抗 |
|
||||
|
mm2 |
w.t |
Cu |
AL |
Ω |
Ω |
TC |
|||
|
25% |
40% |
100% |
|||||||
|
1 |
10 |
18×0.56 |
50 |
|
0.1823 |
0.184 |
60 |
40 |
33 |
|
2 |
16 |
18×0.89 |
80 |
|
0.1140 |
0.116 |
100 |
68 |
53 |
|
3 |
25 |
18×1.39 |
100 |
|
0.0729 |
0.075 |
120 |
92 |
66 |
|
4 |
35 |
18×1.94 |
130 |
|
0.0529 |
0.055 |
170 |
128 |
86 |
|
5 |
50 |
18×2.78 |
185 |
|
0.0365 |
0.040 |
240 |
184 |
121 |
|
6 |
70 |
25×2.8 |
260 |
|
0.0260 |
0.028 |
367 |
288 |
184 |
|
7 |
95 |
25×3.8 |
350 |
|
0.0192 |
0.025 |
434 |
338 |
217 |
|
8 |
120 |
25×4.8 |
420 |
|
0.0152 |
0.022 |
553 |
435 |
276 |
|
9 |
400 |
45×35 |
|
800 |
0.0075 |
0.017 |
1053 |
832 |
526 |
|
10 |
600 |
45×35 |
|
1000 |
0.0050 |
0.015 |
1316 |
1040 |
658 |
|
11 |
800 |
45×35 |
|
1200 |
0.0037 |
0.014 |
1580 |
1250 |
789 |

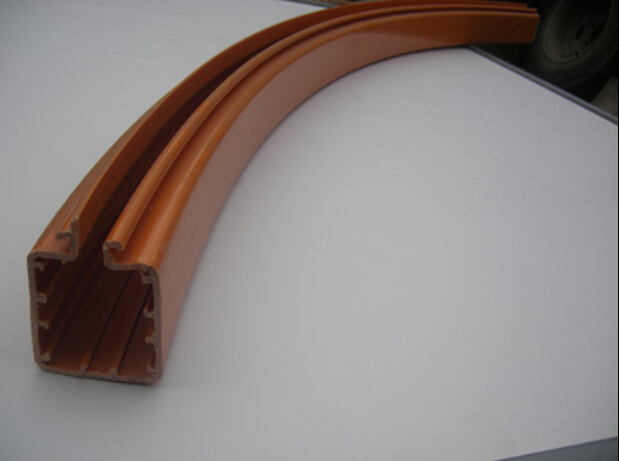

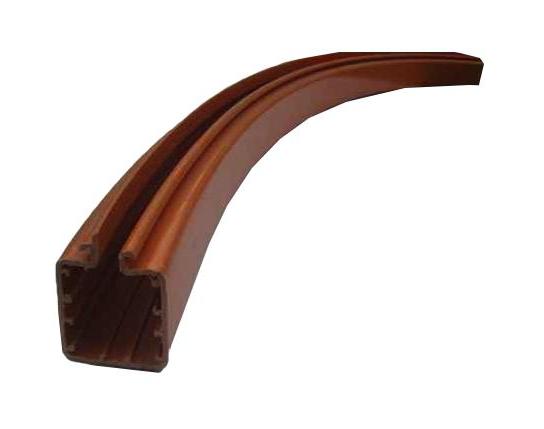

產品圖片：
